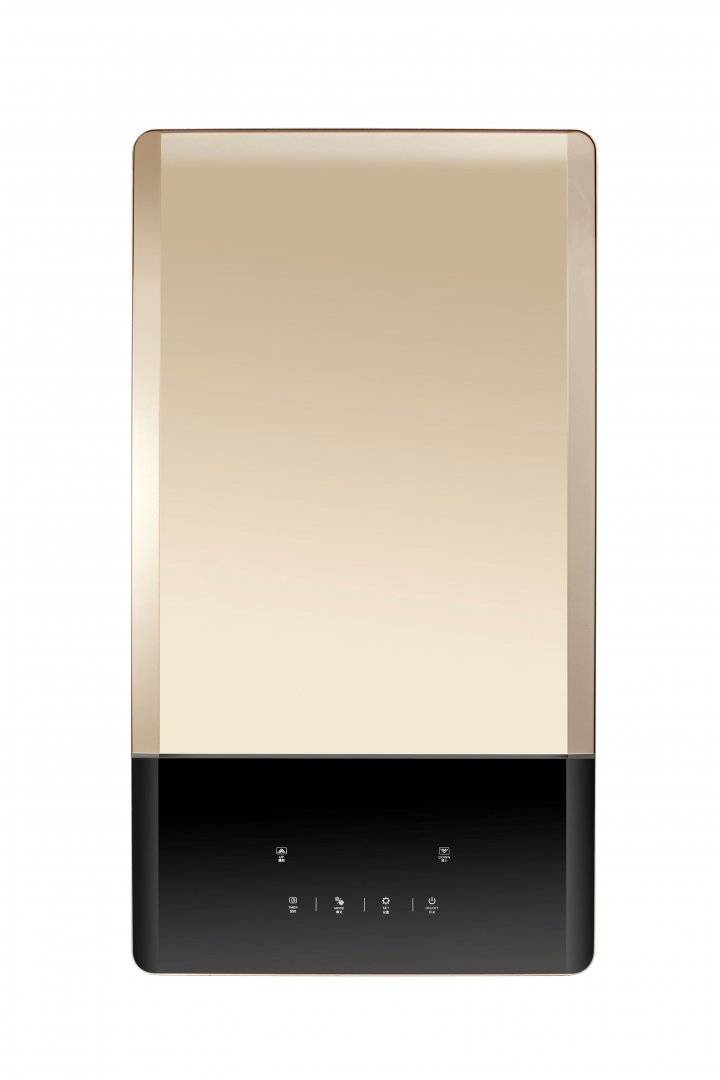

CENTRALĂ CU INDUCȚIE ELECTROMAGNETICĂ

Modelul RZ-CNLS15/400 – 15kW/400V

Sistem de încălzire cu inducție pentru încălzirea locuinței, potrivit pentru încălzirea încăperilor rezidențiale de 120–160 metri pătrați.

DATE TEHNICE:

• Se poate conecta la radiatoare sau la sistemul de încălzire prin pardoseală
• Lucrează cu o pompă de recirculare
• Programare funcționare 24 ore
• Setarea temperaturii lichidului termic
• Posibilitatea conectării termostatului de cameră
• Fereastră de afișaj digital pentru setarea butoanelor (pornit/oprit, în sus, în jos, set)
• Protecție la electrocutare
• Protecție la funcționarea fără apă: centrala detectează funcționarea fără lichid termic și oprește automat încălzirea; când temperatura scade, centrala revine și intră din nou în funcțiune
• Diametru țeavă: Ø25 mm – 3/4 inch
• Panou de sticlă temperată
• Necesită circuit separat de instalația casei și, obligatoriu, circuit de împământare
• Dimensiune cu ambalaj: 80x30x50 cm
• Dimensiune produs: 75x25x45 cm
• Putere: 15 kW
• Suprafață încălzită: max. 160 mp
• Tensiune: 400V
• Curent: 27A
• Circulație: 35 L/min
• Secțiune cablu Cu: 5x4 mm
• Greutate: 25 kg
• Eficiență: 99%
• Presiune: 0,4–1,5 bar
• Recomandată pentru încălzirea a 9,5 m calorifer, model 22K, 600x900 mm*
• Fabricat în China

Modelul RS-CNLS are reglarea automată a puterii în funcție de programul de funcționare și de temperatura apei, ajustând puterea de lucru pentru a menține temperatura constantă.

NOTĂ: Centrala are în componență pompă de circulație, vas de expansiune și grup termic de protecție. Centrala este destinată pentru încălzire și apă caldă menajeră*.

Calcul pentru puterea centralei și dimensiunea caloriferelor

Puterea centralei este în funcție de volumul spațiului care trebuie încălzit, astfel (valorile pe fiecare cameră se adună):

Suprafață Utilă × Înălțime Cameră = Volum Spațiu de Încălzit

Volum Spațiu de Încălzit × 40 W/mc = Putere Centrală

Căldura este disipată cu ajutorul caloriferelor, care trebuie dimensionate corect, astfel:

(Volum Spațiu de Încălzit × 50) / 2200 = Lungimea caloriferului (de tip K22/600 mm), rotunjită în plus sau în minus la cea mai apropiată dimensiune existentă, dar nu mai mult de 10 cm.

Exemplu: (L × l × h = 4m × 3m × 2,5m) = 30 mc × 50 = 1500 / 2200 = 0,681 (metri)

Deci caloriferul trebuie să fie de 600 mm. Veți monta un calorifer apropiat de această dimensiune, adică 60 cm. Este indicat să montați caloriferul de cea mai apropiată dimensiune existentă, fără o diferență mai mare de 10 cm.

*Centrala poate oferi apă caldă menajeră în funcție de temperatura apei din coloana de alimentare. Cu cât apa este mai rece, cu atât scade debitul apei calde. Recomandare: montați un puffer cu serpentină înainte de alimentarea cu apă rece a centralei.
